隨著空間桁架在建筑結構中的廣泛應用，空間K型節點(KK型節點)已成為常用的節點形式之一。KK型節點可分為間隙節點與搭接節點2種形式。與間隙節點相比搭接節點具有較高的靜力強度與疲勞強度。在實際工程中，當一點交匯多根桿件或者雖然桿件數量較少但要求較高節點強度時，采用搭接節點將不失為一種行之有效的措施。近年來，各國逐漸開始對空間節點進行研究，但相關的研究主要針對圓管間隙節點和方管間隙節點，而關于KK型搭接方管節點的研究還很少，這在一定程度上限制了對這種高效節點形式的應用。通過非線性有限元分析，得出了此類節點的極限承載力和失效模式，揭示了特定幾何參數下節點強度的變化規律;通過多元回歸分析，得到了KK型搭接方管節點的強度公式。

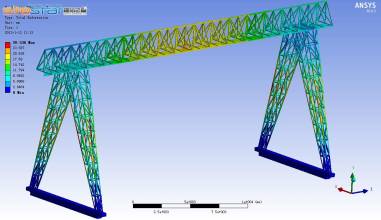

對KK型方管節點進行分析計算時，選取何種計算模型將直接影響到計算結果。經有限元計算并參考相關的文獻，計算簡圖對節點靜力性能進行研究。取支桿長度為6倍的支管截面寬度，取弦桿長度為9倍的弦桿截面寬度。KK型節點的有限元分析模型，所用單元為Shell43。支桿約束、加載端部與弦桿約束端部均采用較厚的剛性端板。
KK型搭接節點的幾何構形如圖3所示。影響KK型搭接節點靜力性能的主要幾何參數為：支弦桿壁厚度之比τi，τi=ti/t0，i=1，2；搭接率Ov，Ov=(q/p)×100%；支桿與弦桿的寬度比βi;支桿與弦桿間夾角θi，i=1，2；弦桿寬厚比γ，γ=b0/t0；腹桿平面間夾角φ。在保持以上參數不變的情況下，通過變化弦桿截面寬度對節點性能的影響進行了研究。
