某型牙輪鉆機在工作時是兩根鉆桿接桿鉆進的。鉆桿主要承受軸壓力和回轉扭矩的作用，其外壁受孔壁和巖渣的強烈摩擦，工作條件惡劣，常發生損壞。其主要失效的形式有斷裂、磨損、彎曲、脫扣等。斷裂主要發生在三個接頭部分。原因除焊接質量難以保證外，應力集中是一個重要原因。對其進行強度分析，如果全部采用體單元，需要很大的存貯空間，一般微機不能完成。本研究先采用梁?jiǎn)卧M(jìn)行計算，然后對三個接頭部分以體單元進行細劃分，各接頭的邊界用梁?jiǎn)卧挠?jì)算結果以邊界單元的形式輸人。這樣的計算分析取得了良好的結果。
圖示為兩根鉆桿連在一起的鉆桿簡圖。其高度近18米。接頭1與鉆架上的回轉加壓小車相接，接頭2聯接兩根鉆桿，接頭3與鉆頭相接。共劃分99個梁?jiǎn)卧?00個節點。約束情況由于鉆桿的高度很高，與上、下固定端的高度相比很大。故認為上、下端點可繞X和Y方向轉動。
載荷情況根據鉆桿工作情況·確定如下兩種載荷工況：①正常鉆進，以正常工作時的軸壓力和扭矩作用于鉆桿。②突然卡鉆，當巖渣未能及時排出孔外時，或鉆頭遇到巖縫時易出現卡鉆。當突然卡鉆時，瞬間作用在鉆桿上的力達到最大軸壓力和最大扭矩。
三個接頭是從梁結構單元中截取出來的，并重新以體單元的形式進行劃分，這就要求每個接頭截面處的受力大小與變形大小完全與梁?jiǎn)卧獙?duì)應節點處的節點力與節點位移的大小相同。為滿足這一要求，在計算中采用邊界單元進行模擬。

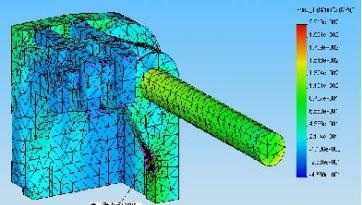

對于三個接頭的體單元，接頭1上部所加的力即為兩種工況所確定的外力，而下部所加的力以及接頭2上、下部所加的力和接頭3上部所加的力均為梁?jiǎn)卧?jì)算出的節點力，下部各節點全部約束。由于梁?jiǎn)卧?jì)算出的節點力中的剪力和彎矩相比軸向力和扭矩在數值上是很小的，故忽略剪力和彎矩的影響。同時，梁?jiǎn)卧?jì)算出的節點位移，僅Y方向位移和繞J軸轉角較大，則其它方向的位移可忽略。
